一 、產品概述 :
本系列扇形盲板閥又稱眼鏡閥 、翻板閥 、扇形閥 ,系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備 。廣泛應用於工礦企業 、市政 、環保等行業的氣體介質管理系統中 ,尤其適用於有害 、有毒 、易燃氣體的絕對切斷 。亦適宜做管道終端的盲板 ,以縮短檢修時間或方便連接新的管路 。
該系列扇形盲板閥與其他在管路中做切斷的閥門設備相比 ,具有結構新穎 、重量輕 、體積小 、操作方便 、動作迅速 、切斷氣體性能可靠的特點 。
二 、工作原理 :
F43X手動扇形盲板閥由左閥體 、右閥體 、中閥體 、連接螺桿(三根)組成 。用扳手旋轉連接螺桿 ,使左右閥體完成夾緊和松開動作 ,利用閘板上盲板和通孔板的位置變換達到啓閉目的 。本閥具有結構簡單 ,重量輕 ,性能可靠 ,操作方便等特點 。本閥為短結構系列 ,橡膠密封圈分別安裝在左 、右閥體上 。

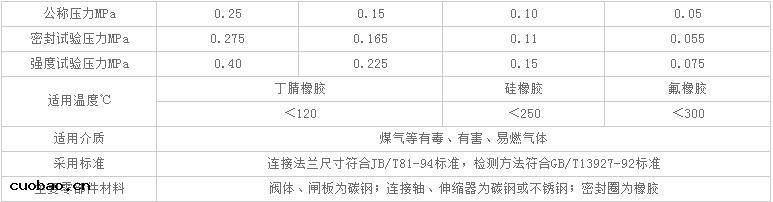

三 、扇形盲板閥主要性能指標 :

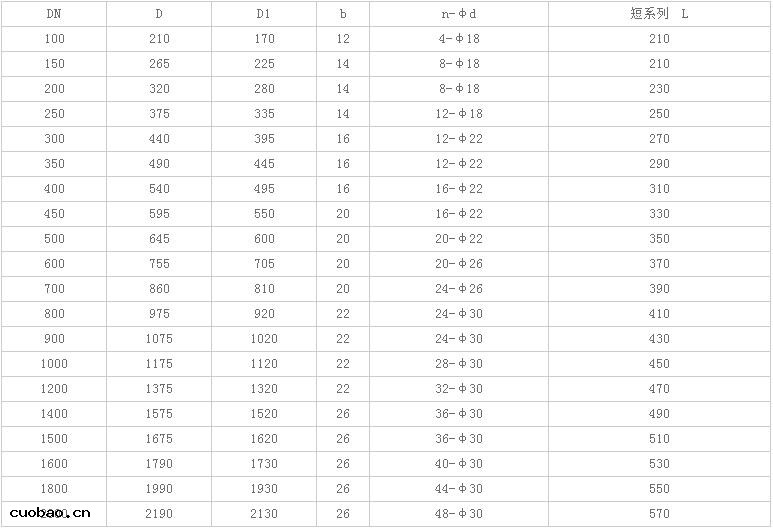

四 、扇形盲板閥主要外形連接尺寸 :
